製品情報

PhotoSound Technologies社のLEGION™ ADCシリーズは、超音波・光音響イメージング向けに設計された、高チャネル対応アナログ・デジタル変換(ADC)システムです。

完全並列データ取得アーキテクチャを採用しており、全チャネル同時サンプリングを実現。バッファリングや多重化を行わない高速データ取得により、リアルタイム光音響イメージングや大規模3Dトモグラフィ研究に対応します。

LEGION ADCは128ch/256ch構成、LEGION ADC HDは高帯域・高速サンプリング対応128ch構成を提供し、用途に応じた柔軟なシステム構築が可能です。さらに、複数ユニットを同期接続することで、最大4096ch以上の超高チャネルシステムにも拡張できます。

各チャネルにはデジタル制御ゲインアンプを内蔵し、高感度信号取得を実現。オプションのプリアンプを使用することで、微弱な光音響信号にも対応します。

また、MATLAB®ベース制御ソフトウェアおよびC#/C++ SDKを提供しており、LabVIEW、MATLAB®、Pythonなどを用いた柔軟な研究開発・システム統合が可能です。

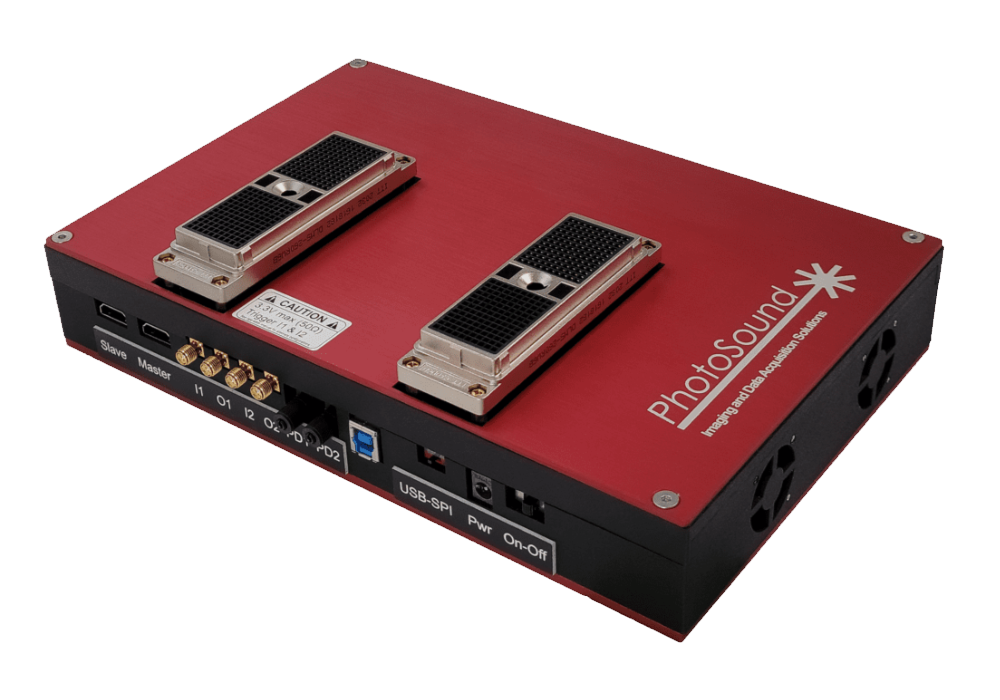

■ LEGION™ ADC
本製品は超小型USDB外部筐体に収められ、マルチプレクサを使用せずに全チャネルから同時にデータを取得できる完全並列動作を実現します。各ユニットは128素子検出器に対応しています。PhotoShound社が光音響、レーザー祐樹超音波、X線音響リアルタイムイメージングアプリケーションにおける大規模並列データ取得のために設計されています。

■主な特長 ・コンパクトで耐久性に優れ得た軽量筐体、冷却ファン内蔵 ・バッファリングや多重化なしで連続データ取得を実現するストリーミングADC ・各アナログチャネルにデジタル制御ゲイン付きアンプを内蔵 ・最大4台まで並列接続し、高速データ取得レートでより多くのデータを取得 ・電子または光入出力ポートを使用して、外部ハードウェアとデータ取得を同期 ・MATLABベースのスタンドアロン制御ソフトウェア、C#で記述されたオープンSDK、および生RFデータへのアクセス

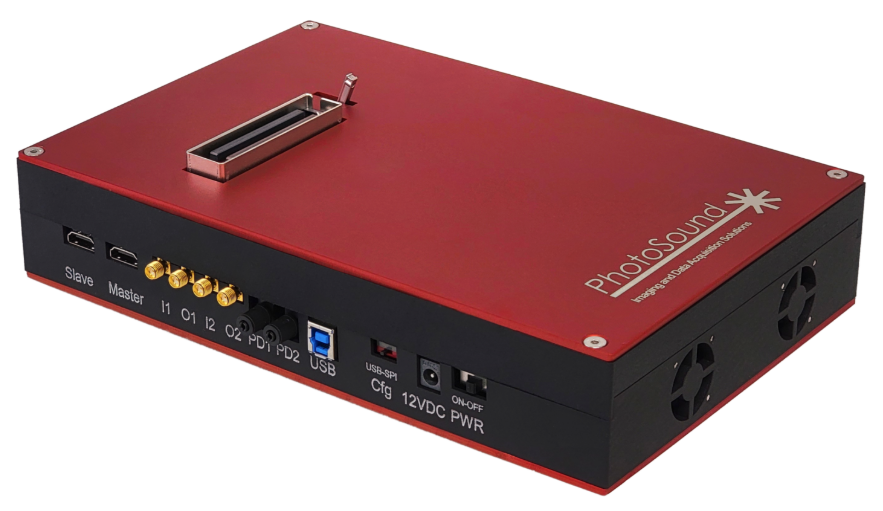

■ LEGION™ ADC HD
本製品はマルチプレクシングを行なうことなく全チャネルからの同時データ取得を可能にする完全並列動作を実現しています。各ユニットは128素子および256素子検出器に対応しています。最大4台のADCユニットを並列接続することで、1024チャネルのデータ取得が可能です。更に多くのチャネルが必要な場合は、PhotoSound社の同期ハブ(LEGION Hub)を使用することで、最大16台のユニットを並列動作させ、これまでにない4096チャネルを実現できます。入力アナログ信号はオプションの内蔵プリアンプを使用することで、各チャネルで40 dBの固定増幅が可能です。

■主な特長 ・コンパクトで耐久性に優れ得た軽量筐体、冷却ファン内蔵 ・バッファリングや多重化なしで連続データ取得を実現するストリーミングADC ・各アナログチャネルにデジタル制御ゲイン付きアンプを内蔵 ・音響電気式 ・プログラム可能な遅延時間で、外部トリガー入力の指定レートまたは繰り返しでトリガー出力を生成 ・最大4台まで並列接続し、高速データ取得レートでより多くのデータを取得 ・電子または光入出力ポートを使用して、外部ハードウェアとデータ取得を同期 ・MATLABベースのスタンドアロン制御ソフトウェア、C#で記述されたオープンSDK、および生RFデータへのアクセス

■ 主な特長：
・完全並列型 高速データ取得
・超音波・光音響イメージング対応
・128 ch / 256 ch 高チャネル構成
・最大4096 ch超への拡張対応
・高速USB 3.0データ転送
・最大80 MSPS高速サンプリング (HDモデル)
・最大50 MHz広帯域アナログ帯域幅 (HDモデル)
・デジタル制御プログラマブルゲイン
・光学・電気トリガ同期機能
・外部レーザー同期対応
・Raw RFデータアクセス可能
・MATLAB® / C# / C++ SDK提供
・高速3Dトモグラフィ対応
・コンパクト軽量設計

■ 主な用途：
・光音響イメージング
・光音響顕微鏡(PAM)
・超音波イメージング
・3Dトモグラフィ
・神経イメージング
・2Dイメージング
・音響電場
・X線誘起音響
・熱音響
・マルチセンサーモニタリング
・非破壊検査 (NDT)
・前臨床研究
・トランスデューサ開発
・カスタムUS/PAシステム開発

■ 仕様：
