高繰り返しNIR-MIR波長可変DPSSレーザー NT270シリーズ
製品詳細
分野
- 分析・検査
- 計測
- センシング
- イメージング
- その他
メーカー
EKSPLA
（リトアニア）
正規代理店
概要

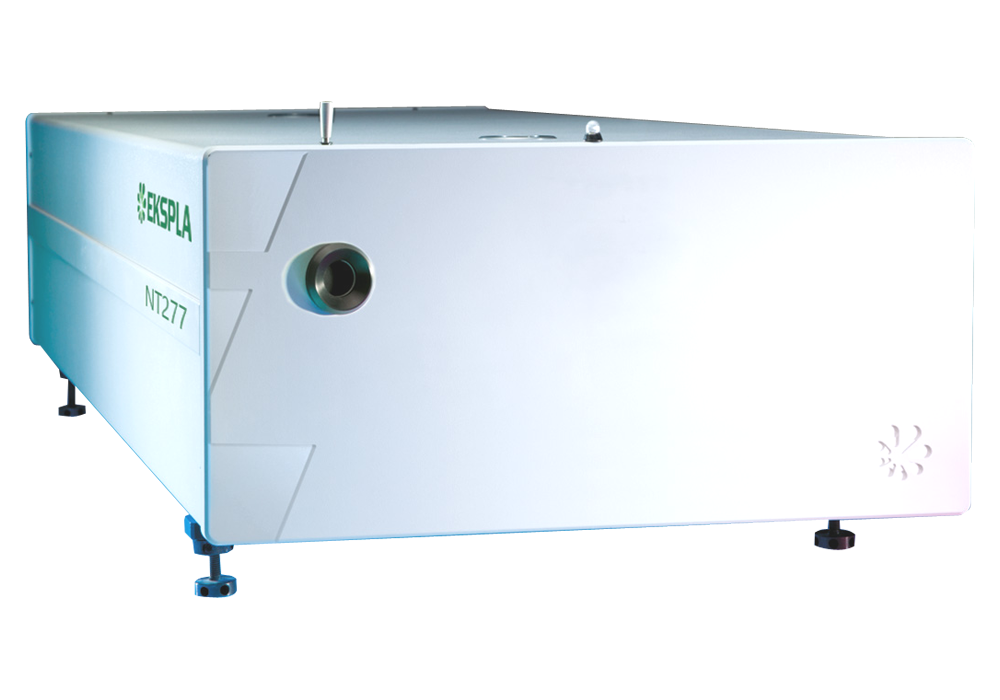

NT270シリーズは励起用のLD励起固体Q-スイッチレーザーと光パラメトリック発振器（OPO）が1つの筐体にまとめられた、近赤外 ~ 中赤外の出力に特化したkHz波長可変レーザーです。
繰り返し周波数が1kHzであるため、短時間でのデータ取得を可能にするため、近赤外から中赤外域の様々な分光測定に最適なレーザーです。
■パフォーマンス
 |

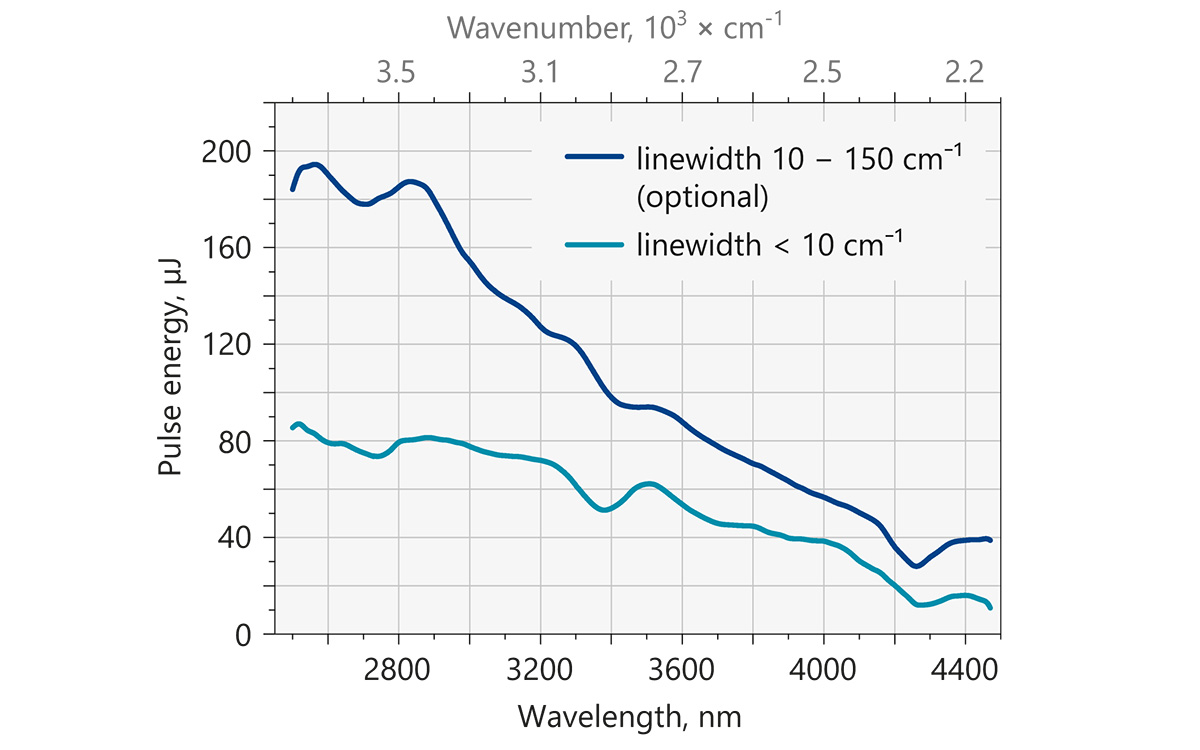

| NT277とNT277-XIRレーザーの出力パルスエネルギー（typical） |
特長
・波長可変域：2500 – 4475 nm
・線幅：< 10 cm-1
・パルス幅：< 7 ns
・繰り返し周波数：1 kHz
・制御：PC or キーパッド
仕様
■ NT270シリーズ仕様
| 主な仕様 1) | NT277 | |
|---|---|---|
| OPO | ||
| 波長範囲 2) | Idler | 2500 - 4475 nm |
| パルスエネルギー 3) | Idler | 80 μJ @ 3000 nm |
| パルス幅 4) | 5 - 7 ns | |
| 繰り返し周波数 | 1000 Hz | |
| 線幅 5) | < 10 cm-1 | |
| 波長調整分解能 6) | Idler | 1 cm-1 |
| 偏光 | 垂直 | |
| ビーム径（typical）7) 8) | 4 mm | |
| 励起レーザー | ||
| 励起波長 | 1064 nm | |
| 励起パルスエネルギー（typical）9) | 1.9 mJ | |
| パルス幅 10) | < 10 ns | |
| ビームパターン | ガウシアンフィット > 90% | |
| パルスエネルギー安定性（標準偏差） | < 0.5 % | |
| 物理的特性 | ||
| ユニットサイズ（幅 x 長さ x 高さ） | 305 x 701 x 270 mm | |
| 電源サイズ（幅 x 長さ x 高さ） | 449 x 376 x 140 mm | |
| アンビリカルケーブル | 2.5 m | |
| 使用要求 | ||
| 冷却 | チラー（組み込み） | |
| 室温 | 18 - 27 ℃ | |
| 相対湿度 | 20 -80 %（結露しないこと） | |
| 電源 | 100 - 240 VAC、単相、50 / 60 Hz | |
| 消費電力 | < 0.5 kW | |
| クリーンルームクラス | クラス9以上 | |
*2 ： 波長調整可能範囲。12μmまで調整可能なカスタムIRオプションについてはお問い合わせください。
*3 ： 他の波長でのtypicalな出力値はチューニングカーブをご参照ください。
*4 ： 立ち上がり1nsのフォトディテクターと帯域周波数300MHzのオシロスコープを使って測定したFWHMです。
*5 ： 2500 – 4475 nmの調整範囲で高エネルギー10 – 150 cm-1オプションが可能です。このオプションと同時に狭線幅（10 cm-1）使用モードは使用できません。
*6 ： PCから手動入力する場合。キーパッドから波長を制御する場合の波長調整分解能は1nmです。
*7 ： 「パルスエネルギー」の仕様欄で指定された波長での測定値です。
*8 ： 1/e2レベルで測定した値です。ただし励起パルスエネルギーに依存して変わります。
*9 ： 励起レーザーのパルスエネルギーは最高のOPO性能を得る為に最適化されます。実際の励起レーザーは製造する各ユニットによって異なる場合がございます。
*10 ：立ち上がり1nsのフォトディテクターと帯域周波数300MHzのオシロスコープを使って測定したFWHMです。
