ウォラストンプリズム
製品詳細
分野
- その他
メーカー
EKSMA Optics
（リトアニア）
正規代理店
概要

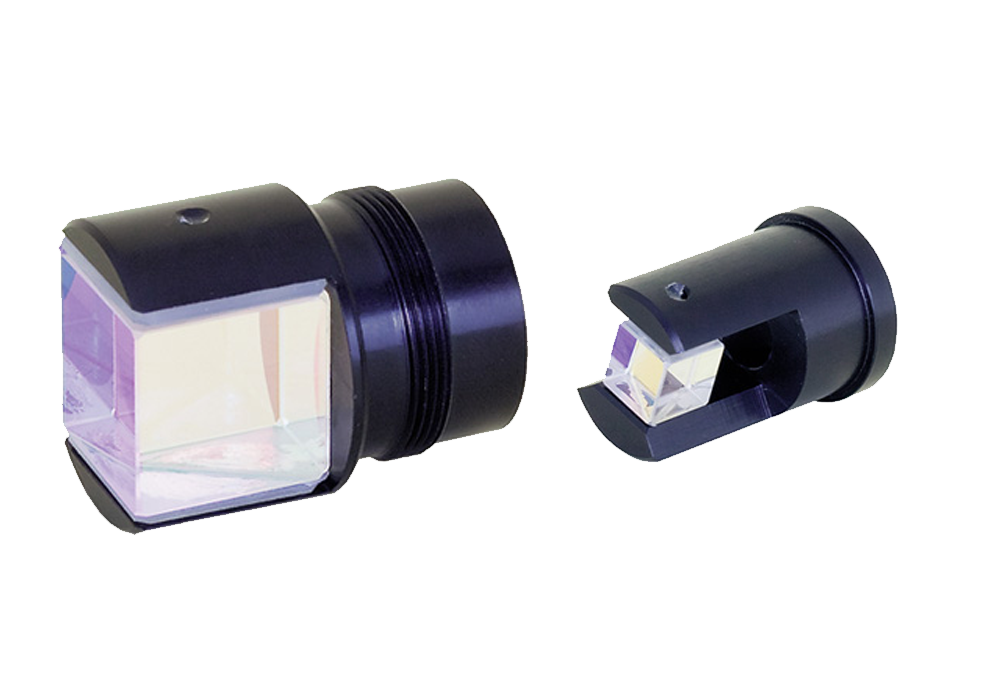

ウォラストンプリズムは、2つの等しい方解石プリズムで構成されています。入射ビームを2つの直交偏光する発散ビームに分割します。両方の出力ビームはほぼ等しく偏光しています。 出力ビームの角度間隔は波長に依存します。
最高グレードの方解石の使用により、350〜2200 nmの広い波長範囲をカバーし、優れた透過率を提供します。
特長
・入射ビームを2つの直交偏光の発散ビームに分割
・優れた消光比 ： 1：10-5
・広い波長範囲 ： 350～2200 nm
・最高級光学グレードの天然方解石を使用
仕様

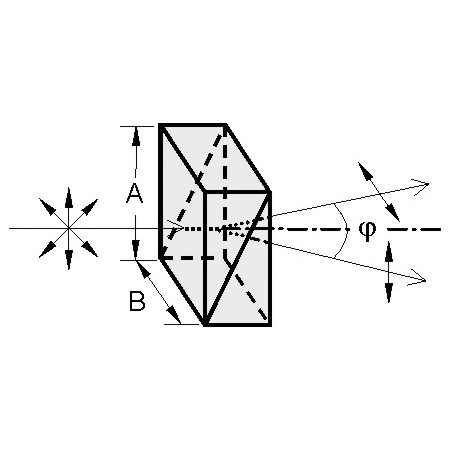

■ 外観図
 |
■ラインナップ
| 型名 | ビーム分離 Φ | 標準サイズ A X B | |
|---|---|---|---|
| マウントなしモデル | |||
| 450-2101 | ϕ-10° | 10 x 10 mm | |
| 450-2121 | ϕ-10° | 12 x 12 mm | |
| 450-2141 | ϕ-10° | 14 x 14 mm | |
| 450-2102 | ϕ-20° | 10 x 10 mm | |
| 450-2122 | ϕ-20° | 12 x 12 mm | |
| 450-2142 | ϕ-20° | 14 x 14 mm | |
| マウントありモデル | |||
| 450-2101-M2Ps | ϕ-10° | 10 x 10 mm | |
| 450-2121-M2Ps | ϕ-10° | 12 x 12 mm | |
| 450-2141-M2P | ϕ-10° | 14 x 14 mm | |
| 450-2102-M2Ps | ϕ-20° | 10 x 10 mm | |
| 450-2122-M2Ps | ϕ-20° | 12 x 12 mm | |
| 450-2142-M2P | ϕ-20° | 14 x 14 mm | |
■標準仕様：
| 仕様 | |
|---|---|
| 材質 | Natural Calcite |
| 波長範囲 | 350-2200 nm |
| 消光比 | 1:10-5 |
| 表面品質 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 分離角 | 10 or 20 deg |
| サイズ公差 | ±0.25 mm |
