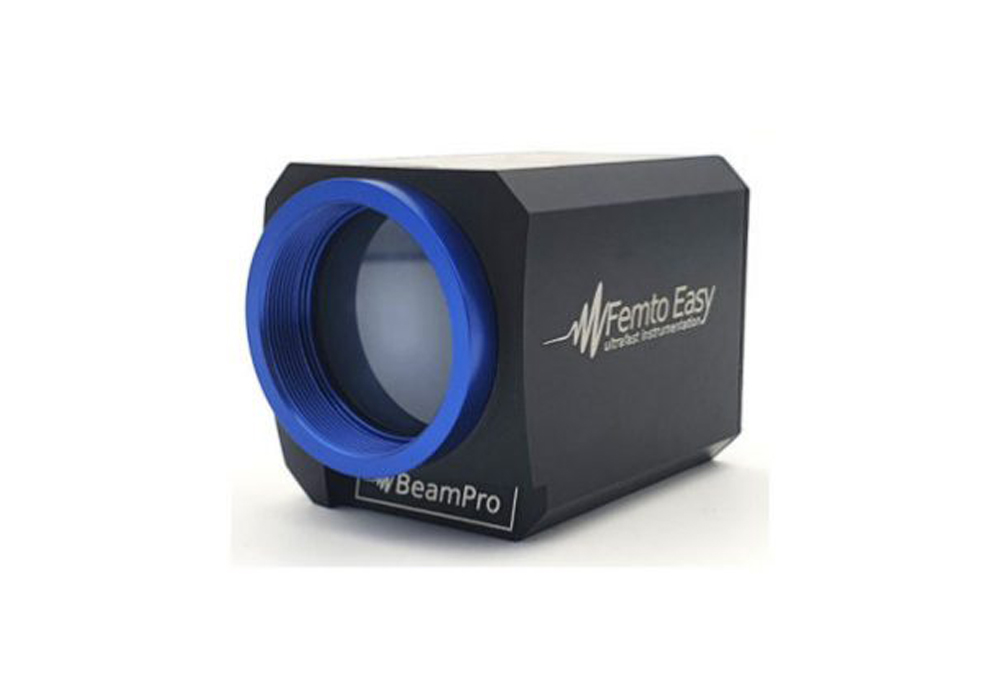

大面積・小型 ビームプロファイラー BeamPro large areaシリーズ

製品詳細

分野

  • 分析・検査

メーカー

Femto Easy(フランス)

正規代理店

概要

Femtoeasy社のBeamPro large areaシリーズは、大面積センサーを使用、大きいビームでもパラメーターが測定可能なビームプロファイラーです。
筐体は小型かつ堅牢な設計になっており、取り回しも簡単です。
無償で付属するソフトウェアにより、使いやすく、かつ容易にビーム解析が可能です。


■ 専用ソフトウェア
●ソフトウェア機能
 ・ビーム特性のライブ抽出
  - 短軸および長軸の直径(FWHM、Φ1/e2
  - 光線角度
 ・増強バックグラウンドとホットスポットの処理
 ・ネットワークを介してリモートコントロール可能なクライアント/サーバーインターフェイス

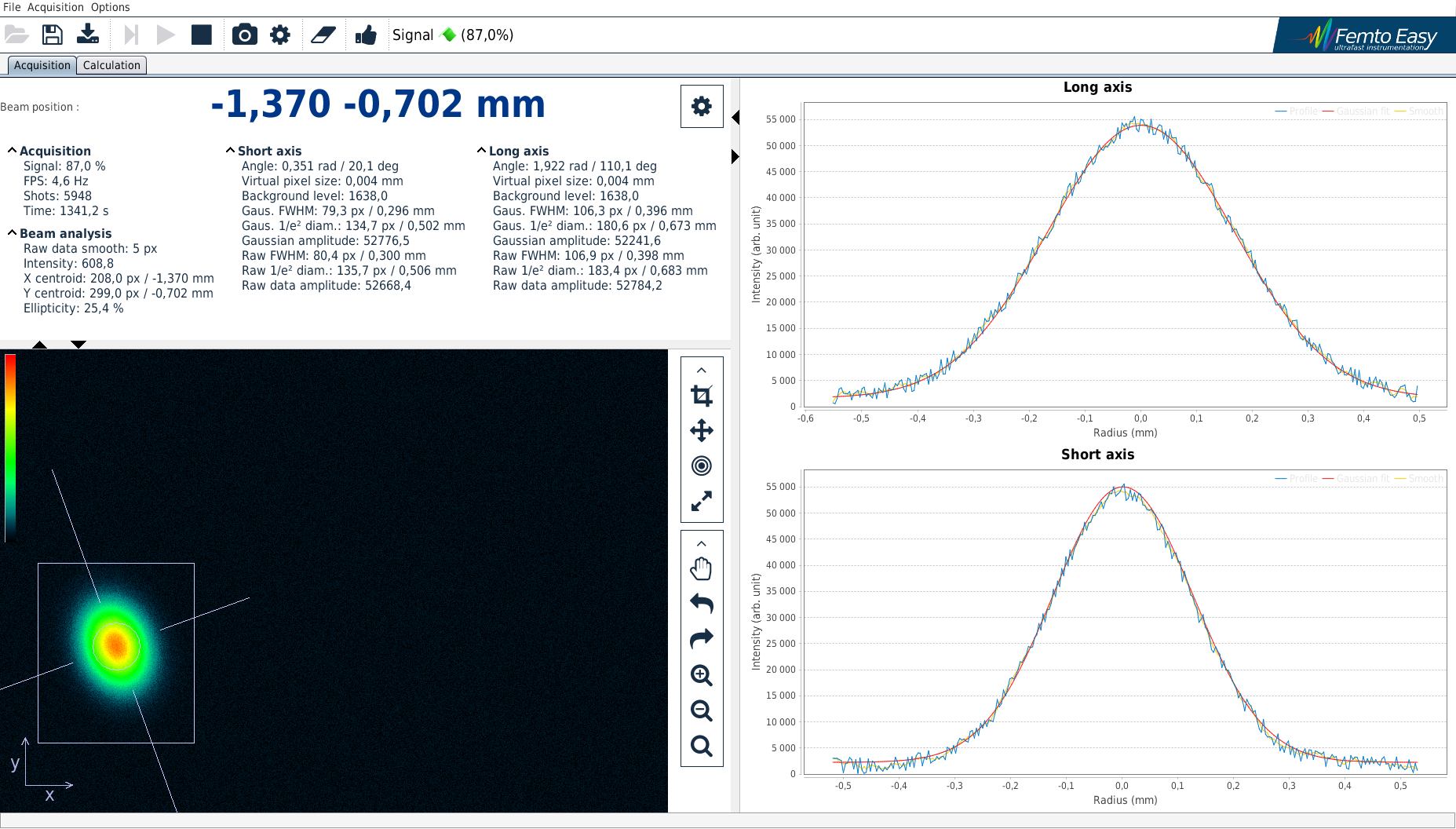

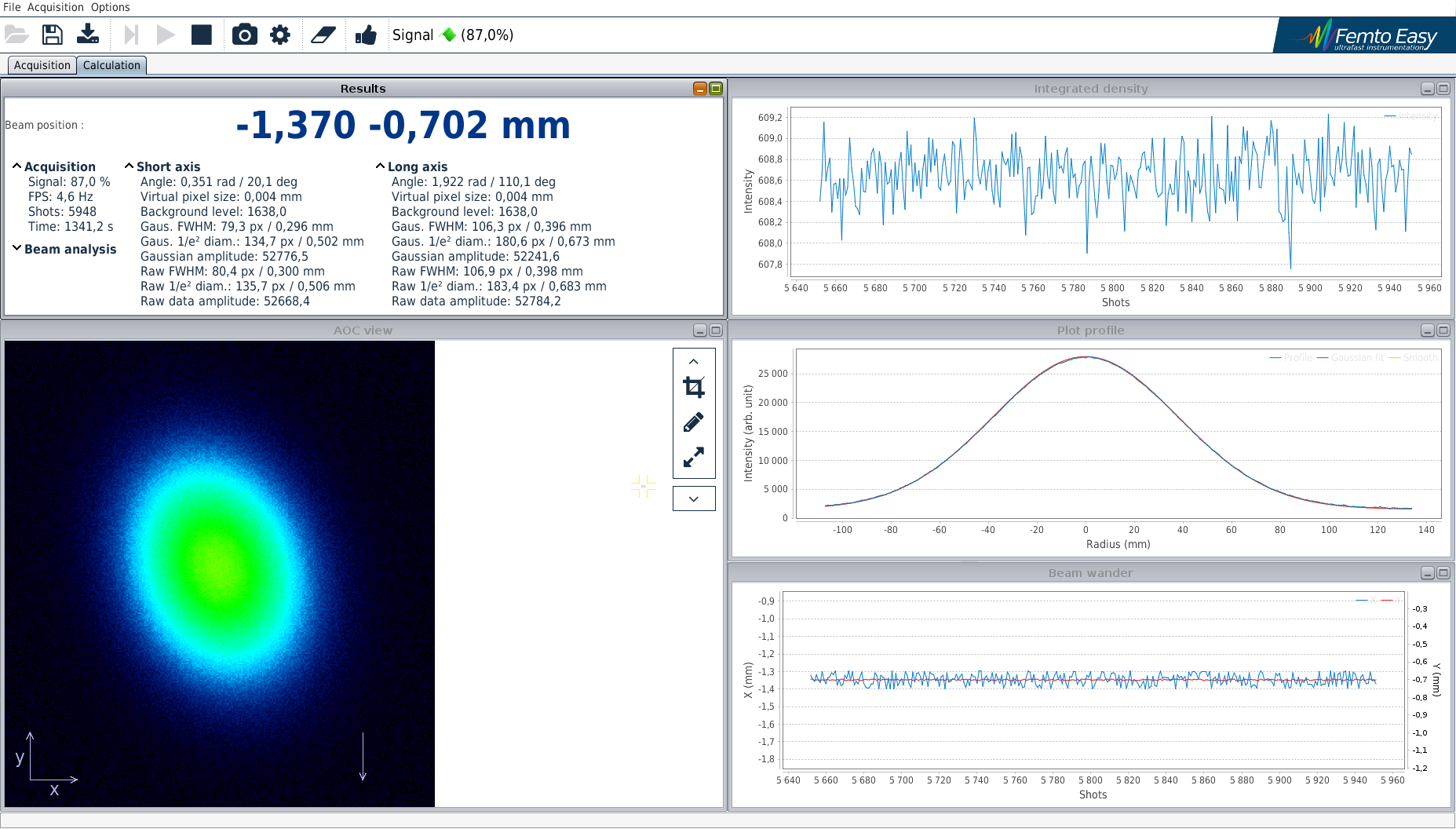

Acquisitionタブのスクリーンショット Calculationタブのスクリーンショット

特長

・大面積測定
・測定波長 最大190~1100nm
・ユーザーフレンドリーな制御ソフトウェア
・コンパクトデザイン


仕様

■ 仕様 :

ModelBP12.10BP11.10BP11.11BP25.16BP25.16 UVBPΦ25BPΦ25 UV
Sensor size (mm)12.4 x 9.811.3 x 10.211.2 x 11.225.0 x 16.125.0 x 16.1Φ 25.0Φ 25.0
Sensor format1"1"1"4/3"4/3"ΦΦ
Spectral range (nm)375 - 1100
190 - 1100 with UV option
375 - 1100200 - 750375 - 1100200 - 750
Resolution2592 x 20484508 x 40962048 x 20481920 x 12001920 x 12002048 x 20482056 x 2056
5.3 Mpx18.4 Mpx4.2 Mpx2.3 Mpx2.3 Mpx4.2 Mpx4.2 Mpx
Pixel size (µm)4.82.55.513.4813.4812.6512.6
Shutter typeGlobalGlobalGlobalGlobalGlobalGlobalGlobal
Minimum beam diameter (Φ FWHM, µm) 1241229200 / 65 3200 / 65 3200 / 65 3200 / 65 3
Maximum acquisition frame rate (fps) 273113537373518
Exposure time min52 µs500 µs40 µs20 µs20 µs40 µs13 µs
Exposure time max0.5 s1 s
Dynamic (dB)56645870705871
Sensor typeCMOS
Bit depth12 / 16 (with HDR option)
PC InterfaceUSB 3.1
SynchronizationYes (with the Trigger option)
Dimensions (mm)36x39x4636x39x4636x39x4637x40x5537x40x5537x40x5537x40x55

ModelSWIR 13.10VSWIR 19.15SWIR 22.18SWIR 38.30
Sensor size (mm)12.8 x 10.219.3 x 15.322.0 x 17.638.4 x 30.6
Sensor format1"1.5"APS-CFull Frame
Spectral range (nm)900 - 1700400 - 1700900 - 1700900 - 1700
Resolution1280 x 10241280 x 1024640 x 5121280 x 1024
1.3 Mpx1.3 Mpx0.3 Mpx1.3 Mpx
Pixel size (μm)10153330
Shutter typeGlobal
Minimum beam diameter (Φ FWHM, μm) 150500 / 200 3750750
Maximum acquisition frame rate (fps) 2607222560
Exposure time min10 µs16 µs10 µs10 µs
Exposure time max500 ms
Dynamic (dB)61566361
Sensor typeInGaAs
Bit depth14121414
PC InterfaceUSB 3.1
SynchronizationYes (with the Trigger option)
Dimensions (mm)58 x 58 x 7037 x 40 x 5546 x 46 x 5758 x 58 x 80
*1 : 最小ビーム径は、測定精度が 1% を超えるように指定されています。 小さなビーム径を測定できますが、誤差は大きくなります。
*2 : 計算の種類によって、フレーム レートが異なる場合があります。
*3 : ローリング シャッターのため、ビーム全体をキャプチャするための実際の最小露光時間は、ビーム サイズによって制限されます。 ビームが大きいほど、必要な最小露光時間は長くなります。
