レーザー用分散プリズム
製品詳細
分野
- その他
メーカー
EKSMA Optics
（リトアニア）
正規代理店
概要
レーザー分散プリズムは、わずかな反射損失でも許容できない非常に低いゲインのレーザー遷移でも動作するレーザーのキャビティ内で使用可能です。
様々なコーティング、カッティング、エッジング、ドリリングでカスタマイズ対応も可能です。ご相談ください。
特長
・波長で光を分離
・入口および出口ビームがブリュースター角で通過
・BK7、UVFSまたはSF11製
・最大入射ビーム径 22mm
仕様

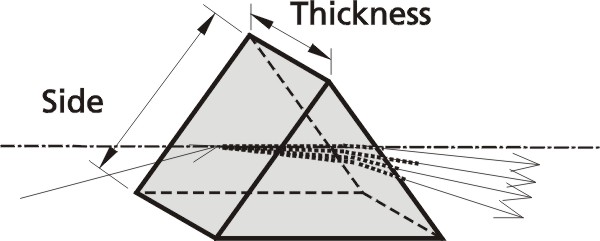

■ 外観図
 |
■ ラインナップ
| 型名 | 材質 | 最大入射ビーム径 | SIDE LENGTH | THICKNESS | APEX ANGLE | |
|---|---|---|---|---|---|---|
| BK7 | ||||||
| 320-0110 | BK7 | 6.0 mm | 15 mm | 10 mm | 67° | |
| 320-0218 | BK7 | 12.0 mm | 25 mm | 18 mm | 67° | |
| 320-0525 | BK7 | 22.0 mm | 50 mm | 25 mm | 67° | |
| UVFS | ||||||
| 320-1110 | UV FS | 6.0 mm | 15 mm | 10 mm | 69° | |
| 320-1218 | UV FS | 12.0 mm | 25 mm | 18 mm | 69° | |
| 320-1525 | UV FS | 22.0 mm | 50 mm | 25 mm | 69° | |
| SF11 | ||||||
| 320-8110 | SF 11 | 6.0 mm | 15 mm | 10 mm | 59° | |
| 320-8218 | SF 11 | 12.0 mm | 25 mm | 18 mm | 59° | |
| 320-8525 | SF 11 | 22.0 mm | 50 mm | 25 mm | 59° | |
■標準仕様
| 仕様 | |
|---|---|
| 材質 | BK7, UV FS, SF11 |
| 表面品質 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 平坦度 | λ/4 at 633 nm |
| 頂角公差 | ±2 arcmin |
| 設計波長 | 800 nm |
