概要

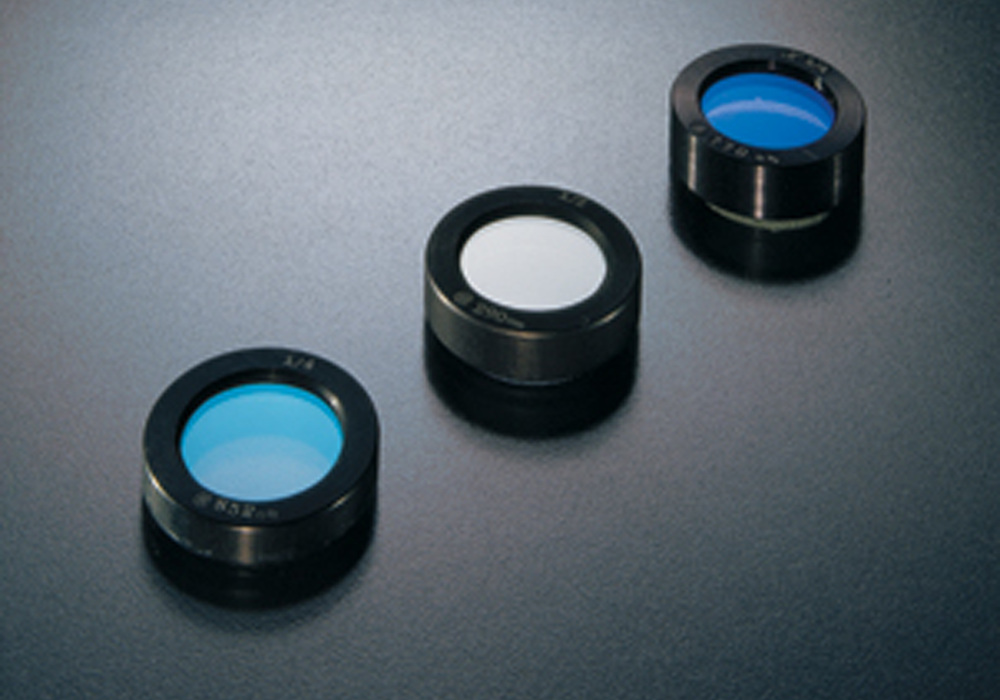

高出力および低出力のレーザー用途に適した、高品質光学グレードの結晶石英からなる波長板です。
偏光方向を回転(λ/ 2)、または直線偏光を円偏光ないし円偏光を直線偏光を変換(λ/ 4)します。
本低オーダー波長板はマウントに取り付けられた状態で提供され、透過率が最大になるように両側に多層誘電体反射防止コーティングが施されています。

特長

・マルチオーダー波長板よりも優れた温度・波長依存性
・低価格

仕様

■ラインナップ

型名	波長	リタデーション	直径	開口部	マウント
λ/2波長板
461-4201	1550 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4201D12	1550 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4205	1064 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4205D12	1064 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4206	1053 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4206D12	1053 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4208	1030 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4208D12	1030 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4210	950 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4213	852 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4215	800 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4215D12	800 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4220	780 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4220D12	780 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4221	770 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4225	633 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4225D12	633 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4228	589 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4230	532 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4230D12	532 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4231	527 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4232	515 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4232D12	515 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4233	488 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4235	400 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4240	355 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4240D12	355 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
461-4241	343 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
λ/4波長板
461-4401	1550 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4401D12	1550 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4405	1064 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4405D12	1064 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4406	1053 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4406D12	1053 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4408	1030 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4408D12	1030 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4410	950 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4413	852 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4415	800 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4415D12	800 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4420	780 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4420D12	780 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4421	770 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4425	633 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4425D12	633 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4428	589 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4430	532 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4430D12	532 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4431	527 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4432	515 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4432D12	515 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4433	488 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4435	400 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4440	355 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
461-4440D12	355 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
461-4441	343 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm

■標準仕様：

仕様
材質	単結晶石英
光軸	リターダー外周のファセットに対して垂直方向
波面歪曲度	λ/10 @ 633 nm
開口部	Ø 17 mm
リングマウント外径	25.4 mm +0.0/-0.2 mm
平行度	<10 arcsec
ARコーティング	R < 0.4%
レーザーダメージ閾値	10 J/cm², 10 nsec, 1064 nm typical
波長板厚み	0.15-0.35 mm
