製品情報

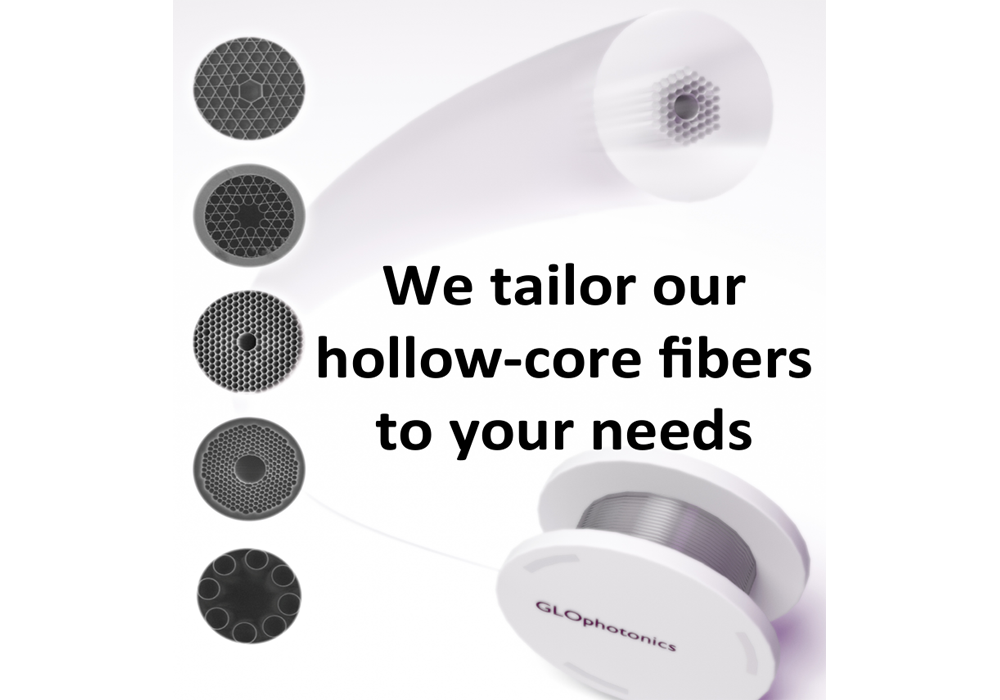

中空コアフォトニック結晶ファイバー
製品詳細
分野
- 分析・検査
- 計測
- バイオ・ライフサイエンス
- その他
メーカー
GLOphotonics SAS （フランス）
特長
・近シングルモード
・低分散、低損失
・高出力、高エネルギーの取り回し
・広いスペクトル範囲
仕様
●ラインナップ
| 適用波長 | 適用レーザー | モデル名 | |
|---|---|---|---|
| 405-450nm | ブルーレーザーシステム | PMC-C-Blue | |
| 515-532nm | グリーンレーザーシステム | PMC-C-Green-26 PMC-C-Green-40 |
|
| 780-800nm | Ti：サファイア、ECDLレーザーシステム | PMC-C-TiSa_Er-7C | |
| 1030-1064nm | Yb, Nd:YAGレーザーシステム | PMC-C-Yb-7C PMC-C-Yb-19C |
|
| 1550nm | 通信レーザーシステム | PMC-C-Er-7C | |
| 2000nm | 2μmレーザーシステム | PMC-C-2μm-7C | |
●仕様
①PMC-C-Blue
| 寸法等 | |
|---|---|
| コア外形 | ハイポサイクロイド |
| 内部コア径 | 30μm±2μm |
| ファイバー外径 | 200μm±1% |
| ファイバーコーティング径 | 375μm±25μm |
| 光学特性 | |
| 減衰 | <100 dB/km |
| 減衰 @450nm | <50 dB/km |
| 分散 @450nm | 0.5 ps/nm.km±0.5 |
| モードフィールド径(1/e2) @450nm | 21μm±2μm |
| N.A. | 0.014±0.002 |
②PMC-C-Green-26
| 寸法等 | |
|---|---|
| コア外形 | ハイポサイクロイド |
| 内部コア径 | 26μm±2μm |
| ファイバー外径 | 200μm±1% |
| ファイバーコーティング径 | 400μm±30μm |
| 光学特性 | |
| 減衰 @515nm | <30 dB/km |
| 減衰 @532nm | <30 dB/km |
| 分散 @532nm | 1 ps/nm.km±0.5 |
| モードフィールド径(1/e2)@532nm | 19μm±1μm |
| M2 | < 1.2 |
| N.A. | 0.02±0.002 |
③PMC-C-Green-40
| 寸法等 | |
|---|---|
| コア外形 | ハイポサイクロイド |
| 内部コア径 | 40μm±2μm |
| ファイバー外径 | 230μm±1% |
| ファイバーコーティング径 | 400μm±25μm |
| 光学特性 | |
| 減衰 @515nm | <30 dB/km |
| 減衰 @532nm | <30 dB/km |
| 分散 @532nm | 1 ps/nm.km±0.5 |
| モードフィールド径(1/e2) @532nm | 26μm±2μm |
| M2 | < 1.2 |
| N.A. | 0.014±0.002 |
④PMC-C-TiSa_Er-70
| 寸法等 | |
|---|---|
| コア外形 | 負の曲率パラメーター b=1 のハイポサイロイド |
| 内部コア径 | 63μm±1μm |
| ファイバー外径 | 300μm±1% |
| ファイバーコーティング層 | 一次ポリマーコーティング |
| 光学特性 | |
| 中心波長 | 800nm / 1600nm |
| 減衰 @800nm / 1550nm | <80 dB/km±5 |
| 分散 @800nm / 1550nm | 1 ps/nm.km±0.5 |
| 透過バンド | >100nm / >300nm |
| モードフィールド径(1/e2) @532nm | 44μm±1μm |
| 3 dB の曲げ損失半径 | 5cm±2 |
⑤PMC-C-Yb-7C
| 寸法等 | |
|---|---|
| コア外形 | 負の曲率パラメーター b>0.7 のハイポサイロイド |
| 内部コア径 | 57μm±1μm |
| ファイバー外径 | 320μm±3% |
| ファイバーコーティング層 | 一次ポリマーコーティング |
| 光学特性 | |
| 中心波長 | 1030nm |
| 減衰 @1030nm | <100 dB/km |
| 分散 @1030nm | 1 ps/nm.km±0.5 |
| 透過バンド | 300nm |
| モードフィールド径(1/e2)@532nm | 39μm±1μm |
| 3 dB の曲げ損失半径 @1030nm | 5cm±2 |
⑥PMC-C-Er-7
| 寸法等 | |
|---|---|
| コア外形 | 負の曲率パラメーター b=0.8のハイポサイロイド |
| 内部コア径 | 61μm±1μm |
| ファイバー外径 | 435μm±3% |
| ファイバーコーティング層 | 一次ポリマーコーティング |
| 光学特性 | |
| 中心波長 | 1550nm |
| 減衰 @1550nm | <50 dB/km |
| 分散 @1550nm | 1 ps/nm.km±0.5 |
| 透過バンド* | 400nm |
| モードフィールド径(1/e2)@532nm | 42μm±1μm |
| 3 dB の曲げ損失半径 | 5cm±2 |
⑦PMC-C-2μm-7C
| 寸法等 | |
|---|---|
| コア外形 | 負の曲率パラメーター b>0.7 のハイポサイロイド |
| 内部コア径 | 56μm±1μm |
| ファイバー外径 | 415μm±3% |
| ファイバーコーティング層 | 一次ポリマーコーティング |
| 光学特性 | |
| 中心波長 | 2000nm |
| 減衰 @1550nm | <60 dB/km±5 |
| 分散 @1550nm | 1 ps/nm.km±0.5 |
| 透過バンド* | >350nm |
| モードフィールド径(1/e2) @532nm | 42μm±1μm |
| 3 dB の曲げ損失半径 | 5cm±2 |
各資料
GLOphotonics社製PMC-C-Blueカタログ
GLOphotonics社製PMC-C-Green40カタログ
GLOphotonics社製PMC-C-TiSa-Er-7Cカタログ
GLOphotonics社製PMC-C-Yb-7Cカタログ
GLOphotonics社製PMC-C-Er-7Cカタログ
GLOphotonics社製PMC-C-2um-7Cカタログ
