光音響用ダイオード励起OPO PhotoSonus X

製品詳細

分野

  • イメージング
  • バイオ・ライフサイエンス

メーカー

EKSPLA(リトアニア)

正規代理店

概要

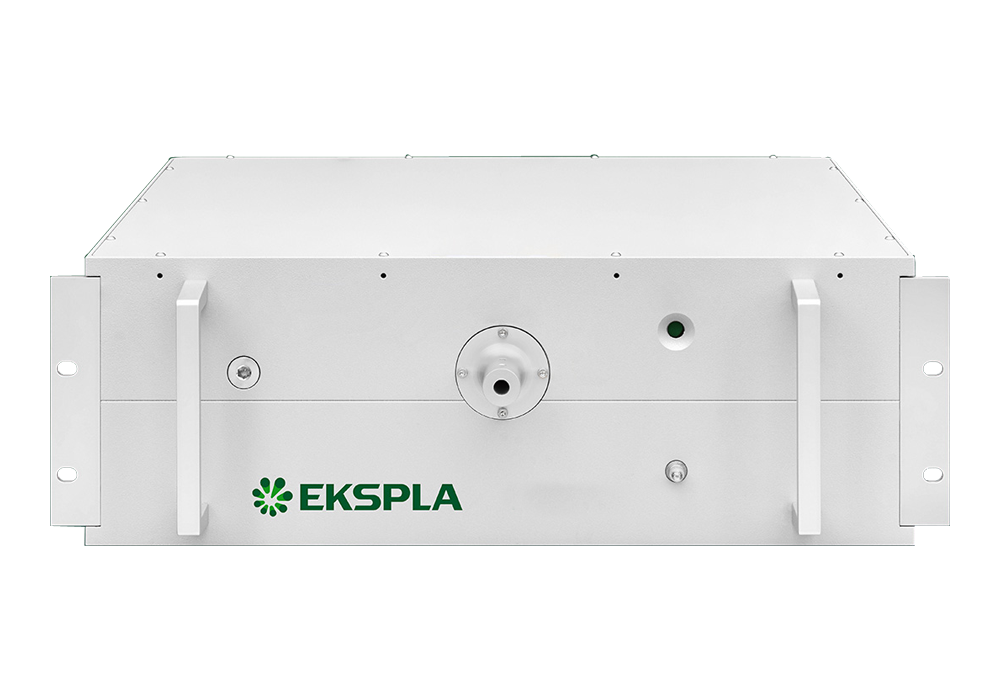

PhotoSonus Xは光音響イメージング用に開発されたナノ秒光パラメトリック発振器(OPO)です。660 – 2600nmの広い波長範囲、最大90mJ以上のエネルギー、最大100Hzの繰り返し周波数により、高解像度イメージ、高データ取得速度が保証されます。また励起光源にLDを採用することにより、フラッシュランプ励起レーザーに比べて静穏性が高く、臨床での使用にも有効です。本気はどんなタイプのファイバーバンドルともカップリング可能です。


■ チューニングカーブ (typical)

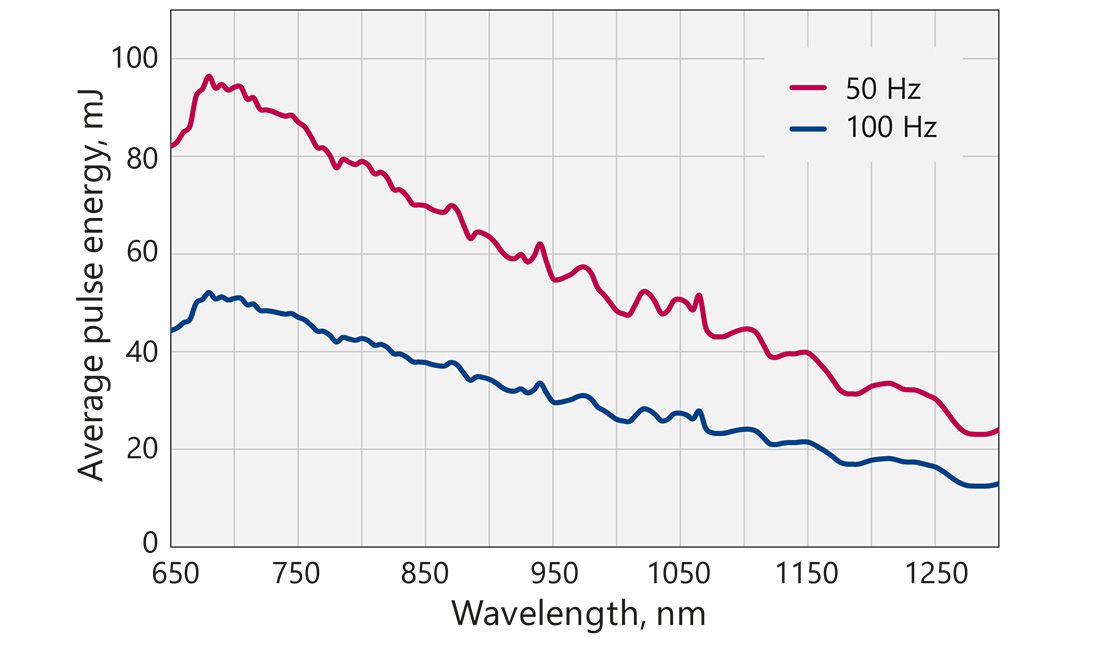

PhotoSonus Xの波長に対するSignal光の空間出力パルスエネルギー (typical)

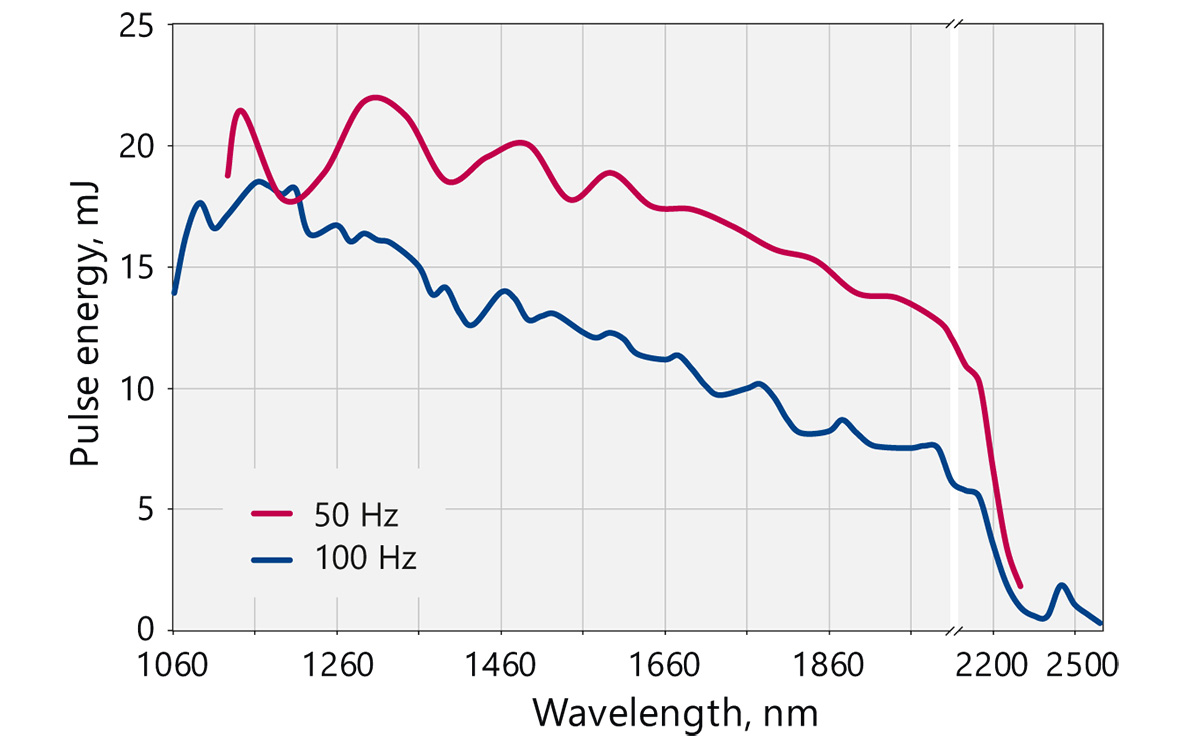

PhotoSonus Xの波長に対するIdler光の空間出力パルスエネルギ (typical)


特長

・波長可変域:Signal 650 – 1300 nmIdler 1065 – 2600 nm
・最大出力パルスエネルギー:> 90 mJ
・繰り返し周波数:100 Hz or 50 Hz
・パルス幅:2 – 5 ns


仕様

■仕様 :PhotoSonus X

主な仕様 1)PhotoSonus X-50 PhotoSonus X-100
OPO
波長範囲 Signal 660 - 1300 nm
Idler 1065 - 2300 nm
OPO最大パルスエネルギー 2)> 90 mJ > 50 mJ
繰り返し周波数 3)50 Hz 100 Hz
スキャンステップSignal 0.1 nm
Idler 1 nm
パルス幅 4)2 - 5 ns
線幅(Signal)5)< 15 cm-1< 10 cm-1
ビーム径(1/e2, Signal, typical)6)6 ± 1 mm
制御インターフェイスLAN、RS232
物理的特性
冷却クローズドループ 空-水 冷却 7)
ユニットサイズ(幅 x 長さ x 高さ) 551 x 400 x 162 mm
電源(幅 x 長さ x 高さ) 483 x 390 x 140 mm
アンビリカルケーブル0.5 m
使用要求
室温18 - 27 ℃
相対湿度20 -80 %(結露しないこと)
電源100 - 240 VAC、単相、50 / 60 Hz
消費電力< 2 kW
*1: 継続的な改善のため、すべての仕様は予告なく変更される場合があります。「typical」とマークされたパラメータは仕様ではありません。特に明記されていない限り、仕様はいずれもオプションの無い状態で、700nmでの値です。
*2: 空間出力での測定値です。他の波長での出力値(typical)はチューニングカーブをご参照ください。
*3: 他の固定繰り返し周波数はご要望により可能です。
*4: 立ち上がり1nsのフォトディテクターと帯域周波数300MHzのオシロスコープを使って測定したFWHMです。
*5: 700nm以上の波長での値です。
*6: 700nm、空間出力での測定値です。
*7: 外部チラーを使用。
