シングルモードフォトニック結晶ファイバー SM-PCFシリーズ

製品詳細

検討リストに追加する

概要


(左:SM-7.0-PCF断面イメージ、右:SM-10-PCF断面イメージ)

>>本フォトニック結晶ファイバーは、有効モード領域が比較的大きいため、非線形性が低く、高いピーク出力と非常に高い平均出力を処理できます。
また>、広い波長領域で低い伝送損失を提供し、1150 nm付近のゼロ分散により、1060 nmポンプレーザーによる効率的なラマン生成が可能です。

■ SM-7.0-PFC
>このフォトニック結晶ファイバーは、高次モードが遮断されることなく、エンドレス・シングルモードで動作します。 >
>標準のシングルモードファイバまたはエンドレス・シングルモードファイバに接続できます。
ご要望に応じて端面のハーメチックシール処理や、FC/PCコネクタ付きファイバーでのご提供も可能です。お問い合わせください。


特長

◆モードフィールド径の調整可能  ◆広い波長範囲で低い伝送損失  ◆優れた耐曲げ特性  ◆高い機械的強度


仕様

型名SC-PCF-01SC-PCF-02
光学特性
ゼロ分散波長1030 ± 20 nm1024 ± 20 nm

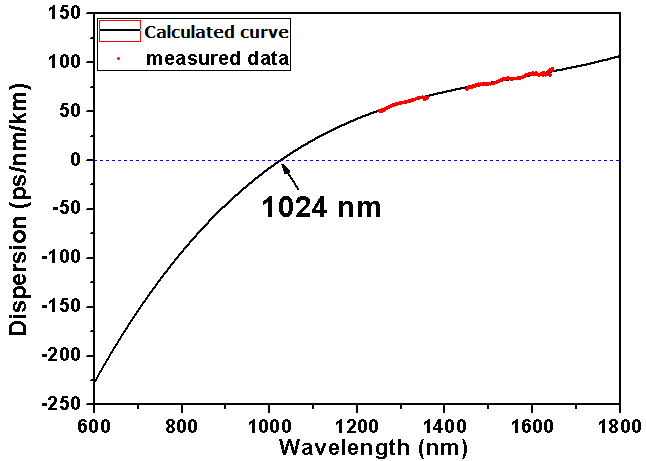

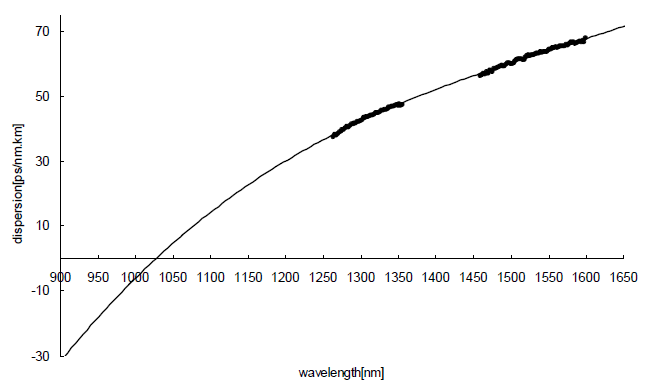

分散グラフ
カットオフ波長< 1000 nm
非線形係数11 (W·km)-1 @1060 nm 12 (W·km)-1 @1060 nm
伝送損失< 5 dB/km @ 800 nm
< 3.2 dB/km @ 1000 nm
< 3.0 dB/km @ 1060 nm
< 2.1 dB/km @ 1550 nm
< 9.6 dB/km @ 800 nm
< 6.3 dB/km @ 1060 nm
< 4.9 dB/km @ 1550 nm

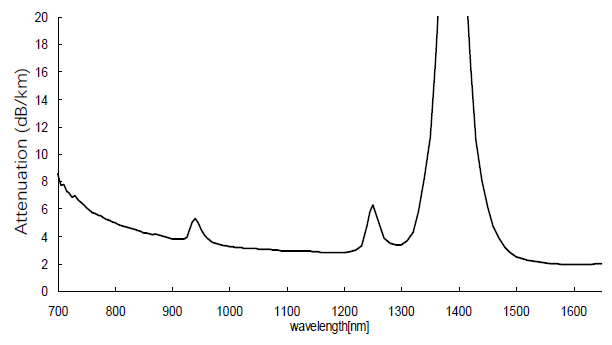

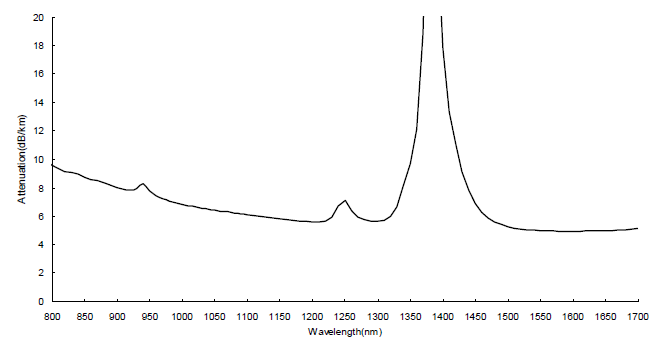

伝送損失グラフ
モードフィールド径3.6 ± 0.1 μm @ 1060 nm 3.4 ± 0.1 μm
物理特性
材質Pure silica
コア径4.6 ± 0.2 μm4.3 ± 0.2 μm
クラッド径124 ± 2 μm
コーティング系24 5± 5 μm
コーティング材質Acrylate
